Vous connaissez peut-être déjà le marquage laser. Mais savez-vous comment cela fonctionne et pourquoi la mise au point est si importante ? Prenons un exemple simple. Vous marquez une pièce métallique plate présentant des surfaces courbes ou irrégulières. Vous avez réglé la mise au point du laser sur un seul point fixe. Tous les points resteront-ils correctement mis au point ? Non. Certaines zones seront floues, ce qui réduira la concentration du faisceau. Dans ces zones, l'échauffement devient également irrégulier. Il en résulte des marquages flous ou moins nets. C'est là que le marquage laser à mise au point dynamique prend tout son sens. Il ajuste automatiquement la mise au point et maintient la netteté du faisceau sur chaque point de la surface.
Cet article présente les principes fondamentaux de la gravure laser 3D. Il explique le fonctionnement du marquage laser à mise au point dynamique. Il montre principalement comment une machine de gravure laser équipée d'un système de mise au point dynamique permet d'améliorer la précision et l'efficacité de la production.
Qu'est-ce que le marquage laser 3D ?
Une graveuse laser 3D est conçue pour graver non seulement des surfaces planes, mais aussi des surfaces irrégulières. Elle peut traiter des objets courbes ou des formes 3D complexes. Avec un marqueur laser classique, il est impossible d'atteindre des endroits aussi précis. Une graveuse laser 3D est spécialement conçue pour traiter ce type d'objets.
Une machine de gravure laser 3D peut offrir deux fonctions distinctes. Soit elle est équipée d'un laser dynamique, soit elle dispose d'un axe de positionnement supplémentaire, tel que l'axe Z. L'utilisation de ces deux fonctions permet de réaliser des gravures laser en trois dimensions.
Une autre méthode pour réaliser des marquages en 3D consiste à utiliser un accessoire rotatif. Il s'agit d'un composant distinct qui permet à l'objet de tourner et de marquer des surfaces courbes.

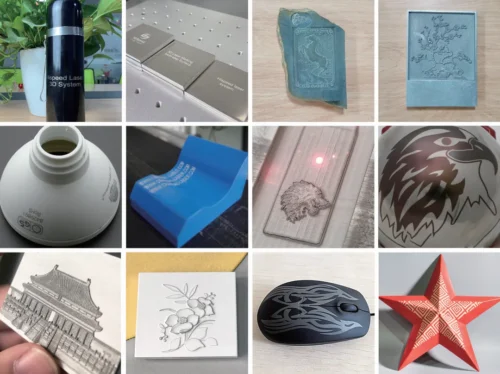

Grâce à un marqueur laser 3D, vous pouvez marquer divers types de surfaces. Vous pouvez ajouter des textures 3D et réaliser des gravures en profondeur. Par exemple, la plupart des pièces automobiles, telles que les composants courbes et les boîtiers, nécessitent une gravure 3D. De plus, les secteurs de l'aérospatiale, de l'industrie manufacturière et de l'électronique ne font pas exception.
Qu'est-ce que l'axe Z dynamique ? Comment fonctionne-t-il ?
L'axe Z dynamique est un composant optique spécifique de la tête laser. Le terme « dynamique » fait référence à ses fonctions de mise au point automatisées. Il modifie la distance en se déplaçant automatiquement vers l'avant et vers l'arrière. C'est pourquoi on l'appelle « axe Z dynamique ».
Ce système utilise principalement un logiciel 3D pour analyser la forme de la pièce. Il est capable d'analyser des surfaces variées, des sphères ou des courbes. Pendant le fonctionnement, le laser se déplace le long des axes X et Y conformément aux données de conception saisies. De son côté, l'axe Z se déplace automatiquement vers l'avant ou vers l'arrière. Cette synchronisation est essentielle pour garantir une mise au point laser constante sur les surfaces irrégulières.
L'axe Z dynamique est plus efficace pour un système 3D. Il permet généralement de se passer d'un dispositif manuel tel qu'un adaptateur rotatif. Il simplifie non seulement le processus de configuration, mais réduit également les délais de production et les erreurs humaines.
Comment la gravure laser à mise au point dynamique améliore la précision et l'efficacité de vos produits
Les limites du marquage laser classique ont accru la demande en systèmes de mise au point dynamique. Vous ne travaillerez pas toujours uniquement avec des pièces simples. Dans l'industrie, l'utilisation de pièces complexes est en augmentation. Dans de tels cas, une machine de marquage laser à mise au point dynamique peut offrir les meilleures solutions.
Un résultat exceptionnel sur les surfaces complexes
Par rapport au marquage laser traditionnel, le marquage laser à mise au point dynamique offre de meilleurs résultats. Il est particulièrement efficace sur les surfaces courbes ou irrégulières. Pendant le marquage laser, la mise au point s'ajuste automatiquement en fonction des variations de relief de la surface.
Une précision et un niveau de détail accrus
Le système assure également une mise au point précise en tout point. Il est ainsi capable de graver avec netteté les lignes fines et les petits détails. Ces appareils pourraient constituer un excellent choix pour les applications de haute précision.
Réduction du gaspillage de matériaux
En réalisant des gravures précises, vous réduisez inévitablement le gaspillage de matière. Les marques floues ou irrégulières sont inacceptables et entraînent un gaspillage de matière. Par conséquent, le marquage laser à mise au point dynamique permet d'économiser de la matière et de réduire les coûts de production.
Polyvalent et compatible avec de nombreux matériaux
La machine de marquage laser à mise au point dynamique s'adapte parfaitement à divers matériaux. Quels que soient le type de surface ou la forme, tous les matériaux sont pris en charge. Outre les métaux et les plastiques, la mise au point dynamique fonctionne également avec le verre, le bois et bien d'autres matériaux. Quel que soit le type de pièce, le marquage laser à mise au point dynamique garantit systématiquement un marquage de haute qualité et aux détails fins.
Intégration de l'automatisation
Si vous prévoyez d'utiliser un accessoire rotatif, vous devrez effectuer cette opération manuellement. Par exemple, vous devrez peut-être ouvrir l'accessoire et retirer la pièce à usiner à la main. Cela augmente les coûts de main-d'œuvre et allonge le temps de production.
Lorsque vous utilisez le marquage laser à mise au point dynamique, toutes ces étapes ne sont pas nécessaires. Vous pouvez l'intégrer à une chaîne de production automatisée.
Une efficacité de production accrue et un traitement plus rapide
Comparé à la méthode de fixation rotative, le marquage laser à focalisation dynamique est nettement plus efficace. Il offre des résultats plus rapides et plus précis sur des surfaces complexes et irrégulières.
Comme indiqué précédemment, la mise au point dynamique ajuste automatiquement la mise au point du laser en fonction des variations de hauteur de la surface. Vous pouvez ainsi traiter automatiquement les surfaces courbes sans avoir recours à des accessoires rotatifs. Vous améliorez ainsi votre efficacité de production et accélérez le traitement.
Une plus grande flexibilité dans le choix des matériaux
Les marqueurs laser dotés d'une mise au point traditionnelle ou dynamique permettent tous deux de graver de nombreux matériaux. Cependant, lorsqu'il s'agit de surfaces complexes ou irrégulières, les marqueurs laser à mise au point dynamique offrent davantage d'avantages. Ils garantissent une plus grande flexibilité sur différents matériaux.
Accessoire rotatif ou laser 3D Dynamic Focus : lequel est le plus efficace en termes de productivité ?
Les systèmes à fixation rotative et les systèmes laser à mise au point dynamique 3D sont tous deux très répandus. Il existe toutefois quelques différences qu'il convient de connaître. Il est important de bien comprendre le fonctionnement de chaque méthode. De plus, il est recommandé de se familiariser avec leurs avantages et leurs limites avant de choisir la solution la plus adaptée.
| Accessoire rotatif | Laser à mise au point dynamique 3D |
| Il fait pivoter la pièce de différentes manières en fonction des projets de marquage. | La pièce reste immobile. La tête laser ajuste automatiquement la mise au point. |
| Il convient aux objets cylindriques tels que les tuyaux, les bouteilles et les tiges | La mise au point dynamique est adaptée aux formes complexes, aux surfaces courbes et irrégulières. |
| Cela nécessite une configuration manuelle et un alignement correct. | Le laser à mise au point dynamique 3D est entièrement commandé par logiciel. |
| Le marquage au laser avec l'accessoire Toray est relativement plus lent en raison de l'intervention manuelle. | Le marquage laser à mise au point dynamique est plus rapide sur les surfaces complexes. |
| Cela fonctionne sur des pièces rondes ou symétriques. | Il s'adapte parfaitement à divers matériaux et formes. |
| Le marquage laser avec un adaptateur rotatif offre une excellente précision sur les surfaces rondes. | Le marquage laser à mise au point dynamique garantit une grande précision sur toutes les hauteurs. |
| L'utilisation de RA nécessite davantage d'interventions manuelles, et le processus est plus lent. | Le marquage laser à l'aide d'un scanner galvo offre une vitesse plus élevée et permet l'automatisation. |
| Cela nécessite un investissement initial moindre. | Cela implique un coût initial plus élevé. |
| L'utilisation de RA est adaptée aux tâches par lots simples. | L'utilisation de la mise au point dynamique est très efficace. |
Machine de marquage laser 3D et machine de gravure laser pour fibres métalliques, équipées de systèmes de mise au point dynamique pour les surfaces courbes
Vous recherchez une machine de marquage laser à focalisation dynamique ? Dans ce cas, vous pouvez envisager ce modèle Machine de marquage laser 3D. Il est spécialement conçu pour le marquage de haute précision sur des surfaces courbes. Il utilise la mise au point dynamique pour ajuster automatiquement le laser. Cela garantit des résultats de marquage laser nets et homogènes.
Ce marqueur laser 3D est généralement disponible en versions 20L, 30L et 50L. Cela signifie qu'il offre une puissance laser comprise entre 20 et 50 W. Les deux CO₂, Fibre, et laser UV Des options de marquage sont disponibles pour cet appareil. Il peut marquer une surface allant de 70 x 70 mm à 400 x 400 mm, voire plus.
En ce qui concerne la tête de balayage, la tête laser offre une vitesse dynamique sur l'axe Z pouvant atteindre 1 400 mm/s. De plus, elle utilise une lentille de champ en quartz pour le balayage. Notez que vous pouvez adapter les spécifications aux besoins de votre projet.
FAQ
Quels matériaux peut-on graver avec le marquage laser Dynamic Focus ?
Grâce au marquage laser à mise au point dynamique, vous pouvez graver une grande variété de matériaux. Vous pouvez littéralement traiter des surfaces de matériaux très diverses. Outre les métaux, les plastiques et le bois, vous pouvez également travailler le verre, le cuir et d'autres matériaux solides. La mise au point dynamique garantit principalement que le faisceau reste net quelle que soit la profondeur de gravure.
Le marquage laser à mise au point dynamique est-il plus lent que les marqueurs laser traditionnels ?
Le marquage laser à mise au point dynamique est en réalité plus rapide que les marqueurs laser classiques pour le marquage d'objets de forme irrégulière. Pour les autres types d'objets, la vitesse de marquage est pratiquement la même dans les deux cas.
A-t-on besoin d'un logiciel spécifique pour la mise au point dynamique ?
La plupart des logiciels de marquage laser modernes prennent déjà en charge la gravure 3D. Par exemple, EZCAD3 est un logiciel de marquage laser très répandu. Il permet de régler automatiquement la mise au point grâce à la compensation de l'axe Z.
Résumé
Jusqu'à présent, nous avons vu comment les lasers dynamiques améliorent la précision du marquage. Le positionnement automatique de l'axe Z garantit généralement des marquages parfaits, même sur des surfaces courbes. Avec un marqueur laser classique, il est difficile d'assurer une mise au point constante du laser. La fonction d'axe Z dynamique résout de nombreux problèmes de marquage.
Ce système ajuste automatiquement la mise au point du laser en temps réel. Son objectif est de garantir un faisceau net et stable à différentes hauteurs. Et bien sûr, cela influe directement sur la qualité du marquage.
Cette fonction spécifique vous permet de marquer différents types de surfaces. Elle permet ainsi d'obtenir une meilleure précision et des détails plus fins, en particulier sur les surfaces complexes. Au final, elle réduit les erreurs et améliore la qualité globale du produit.
Les systèmes de mise au point dynamique améliorent également l'efficacité. Ils réduisent le besoin de réglages manuels. Cela permet surtout de gagner du temps et de simplifier le flux de travail. De plus, ces systèmes offrent une grande flexibilité. Ils s'adaptent facilement à une grande variété de matériaux et de types de surfaces.
Même si l'investissement initial peut être plus élevé, les avantages à long terme sont considérables. Vous bénéficiez d'une meilleure qualité, d'une productivité accrue et d'une réduction des efforts opérationnels.
