Comment graver au laser une surface courbe ?

La gravure au laser est l'une des méthodes les plus précises et les plus prisées pour créer de superbes motifs. La plupart du temps, on entend parler de la gravure au laser uniquement sur des surfaces planes. Cependant, la gravure au laser est également possible sur des surfaces courbes. C'est là que de nombreux débutants se posent des questions et se demandent : comment graver au laser une surface courbe ?

Il ne fait aucun doute que la gravure au laser sur des surfaces courbes n'est pas aussi simple que sur des surfaces planes. Elle nécessite des outils supplémentaires et quelques réglages pour obtenir des résultats précis. Si vous souhaitez graver au laser une surface courbe, pas d'inquiétude ! Dans ce guide, je vais vous expliquer, étape par étape, comment créer efficacement de superbes motifs personnalisés sur des surfaces courbes. Alors, c'est parti !.

Pourquoi la gravure sur des surfaces courbes est-elle plus difficile ?

Exemple de machine de marquage 3D par fibre optique

Comme je l'ai mentionné plus haut, la gravure au laser sur une surface courbe n'est pas une mince affaire. Elle nécessite quelques réglages supplémentaires. Plusieurs problèmes techniques peuvent nuire à la qualité de la gravure sur des surfaces courbes. Voyons donc quelles sont les principales raisons pour lesquelles la gravure au laser sur des surfaces courbes représente un véritable défi.

  • Modifications apportées à la mise au point laser : Un laser fonctionne de manière optimale lorsque la surface reste à une distance fixe de la tête du laser. Cependant, sur une surface courbe, cette distance varie en fonction de la courbure de la surface. Par conséquent, le laser ne parvient pas à maintenir sa mise au point, ce qui entraîne un flou.
  • Profondeur de gravure inégale : Une surface plane reçoit une puissance laser uniforme sur toute sa surface. En revanche, sur les surfaces courbes, une zone peut recevoir davantage de puissance laser tandis que l'autre en reçoit moins. Cela entraîne une profondeur de gravure inégale : un côté de la surface courbe peut paraître profond, tandis que l'autre peut sembler estompé et peu profond.
  • Distorsion du design : La déformation du motif est la principale raison pour laquelle la gravure sur une surface courbe est difficile. En effet, lorsque la gravure épouse une surface courbe, le motif peut s'étirer ou se comprimer. Par conséquent, le motif peut paraître plus large, déformé et perdre sa forme d'origine.
  • Mouvement des objets : Le déplacement de l'objet courbé est un phénomène courant. Lors de la gravure, l'objet courbé roule sur lui-même, ce qui affecte la mise au point du laser. Cela peut entraîner l'apparition de taches sombres ou de motifs décolorés.

Comment graver au laser une surface courbe : étape par étape


Graver une surface courbe est difficile, mais pas impossible. Certains accessoires et réglages pour les machines laser peuvent vous aider à réaliser le motif de votre choix sur une surface courbe. Voyons donc ensemble, étape par étape, comment graver une surface courbe.

Étape 1 : Installation de l'accessoire rotatif

Comme je l'ai mentionné plus haut, pour graver des surfaces courbes, il faut apporter quelques modifications à la machine laser. Cet accessoire s'appelle un dispositif rotatif. Il s'agit en fait d'un outil spécialisé qui fait tourner l'objet courbe afin de maintenir la mise au point du faisceau laser. Il existe deux types principaux de dispositifs rotatifs.

Le premier est un accessoire rotatif à rouleaux, idéal pour les gobelets, les bouteilles et les tasses. Le deuxième accessoire rotatif est un mandrin. Il convient particulièrement aux petits objets délicats et courbés, comme les bagues et les bracelets. Vous devez tout d’abord choisir le type d’accessoire rotatif en fonction de la nature de votre objet courbé.

Ensuite, éteignez la machine laser et branchez le rotatif à son port. Souvent, Machines de marquage laser 3D Prévoyez un raccord dédié pour brancher ce rotor. Lisez donc les instructions du fabricant et fixez correctement le rotor en veillant à ce qu’il ne bouge pas.

marquage_laser_3D

Étape 2 : Fixez l'objet courbé

Une fois les supports rotatifs fixés, il est temps de vous assurer que votre objet courbé est bien positionné sur le support rotatif. Commencez donc par placer soigneusement l’objet sur le support rotatif. Si vous utilisez un support rotatif à rouleaux, veillez à ce que votre objet courbé soit réparti de manière uniforme entre les rouleaux. En revanche, pour un support rotatif à pince, vous devez placer l'objet sur le support et serrer légèrement la pince.

Une fois l'objet mis en place et bien fixé, déplacez-le légèrement avec la main pour observer son mouvement. Si vos objets sont glissants ou trop petits, vous pouvez utiliser des supports réglables ou des cônes. Ces petits supports permettent de maintenir une rotation régulière. Enfin, vérifiez que votre pièce ne vacille pas et ne roule pas en bas lorsque vous la déplacez.

Étape 3 : Réglages du laser et du logiciel

Une fois que vous avez bien fixé votre objet courbe sur le support rotatif, l'étape suivante consiste à configurer le laser et le logiciel. Vous devez tout d'abord activer le mode rotatif dans votre logiciel de gravure laser. Cela indiquera à la machine laser que votre objet est courbe et non plat. Cela guidera également le laser dans ses mouvements afin que le motif s'enroule de manière uniforme autour de l'objet fixé.

Ensuite, saisissez le diamètre ou la circonférence exacte de l'objet dans le logiciel. Cette mesure permet de s'assurer que le motif est dimensionné avec précision pour l'objet. Une fois les réglages du logiciel effectués, réglez la mise au point du laser. Pour cela, faites la mise au point du laser sur le point le plus haut de la surface courbe.

Pourquoi ? Parce que c'est ce point qui sera visible pendant la gravure. Il vous permettra de voir si la gravure se déroule correctement ou s'il manque quelque chose. Ensuite, réglez les autres paramètres, tels que la vitesse, la puissance et la fréquence du laser. Ces paramètres détermineront l'intensité et la vitesse du laser, ainsi que le nombre de fois où il frappera la surface.

Étape 4 : Effectuer une gravure d'essai

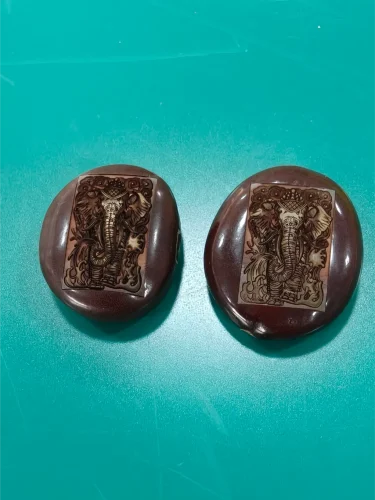

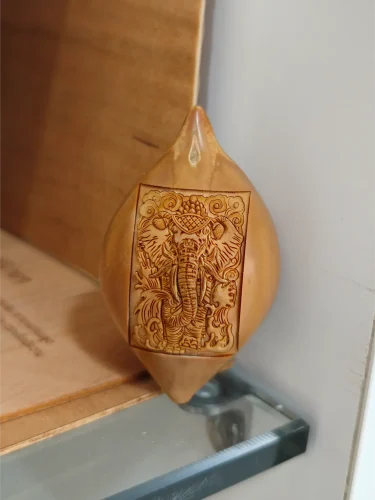

Gravure au laser sur une surface courbe – Sculpture 3D

Avant de commencer à graver votre pièce originale, il est préférable d'effectuer un test. Ce test vous permettra de voir le résultat de la gravure et d'apporter les ajustements nécessaires. Placez donc dans la machine laser un morceau de rebut courbé, réalisé dans le même matériau.

Vérifiez que la gravure est nette et lisible. Assurez-vous également que le motif n'est ni trop peu profond ni trop foncé. Si vous constatez un problème, vous pouvez encore procéder à des réglages du laser à ce stade. Vous pouvez par exemple régler la vitesse, la mise au point, la résolution, la puissance et la fréquence du laser. Cela vous évitera frustration, perte de temps et gaspillage de matière.

Étape 5 : Lancement du processus de gravure et contrôle qualité

Une fois les essais terminés, la dernière étape consiste à graver directement sur la surface courbe. Commencez donc par placer votre pièce courbe sur le dispositif rotatif et fixez-la correctement. Assurez-vous qu’elle ne vacille pas. Ensuite, mettez la machine laser en marche : le dispositif rotatif commencera alors à faire tourner l’objet courbe.

Dans le même temps, le faisceau laser frappe la partie en rotation de l'objet et commence à graver le motif souhaité sur la surface courbe.

À ce stade, vous pouvez observer le processus de gravure sans rien toucher. Une fois la gravure terminée, retirez la pièce à l'aide de gants et laissez-la refroidir. Vérifiez ensuite la qualité du résultat, notamment la netteté et la visibilité du motif. Si vous estimez qu'il manque quelque chose ou si vous souhaitez un motif plus foncé et plus profond, vous pouvez effectuer un deuxième passage léger.

Quelques-uns des meilleurs réglages laser pour la gravure sur des surfaces courbes : guide pour débutants



Comme vous le savez, la gravure au laser sur une surface courbe est assez délicate. C'est pourquoi tous les paramètres du laser doivent être correctement réglés pour éviter tout incident. Pour les experts, cela n'a peut-être rien de nouveau ; en revanche, si vous êtes débutant, voici quelques paramètres du laser que vous devez connaître avant de vous lancer.

  • Puissance du laser : La puissance du laser détermine l'intensité que doit avoir le faisceau laser lorsqu'il frappe la surface courbe. Sur une surface courbe, une puissance trop élevée peut endommager le matériau, tandis qu'une puissance trop faible peut entraîner des gravures peu profondes. Il est donc préférable de maintenir la puissance du laser entre 20 et 30% pour les gobelets en métal. En revanche, pour le bois ou le cuir, une puissance de 40 à 60% peut s'avérer plus adaptée.
  • Vitesse du laser : La vitesse du laser correspond à la vitesse à laquelle celui-ci se déplace sur l'objet courbe. Un laser trop rapide ou trop lent ne vous permettra pas d'obtenir les résultats souhaités. Ainsi, si vous êtes débutant, commencez par une vitesse comprise entre 200 et 300 mm/min pour une surface cylindrique.
  • Résolution (DPI) : Le DPI (points par pouce) détermine le niveau de détail de votre gravure. En général, un DPI élevé permet d'obtenir un motif très net et détaillé sur une surface courbe, mais allonge la durée de la gravure. Ainsi, en tant que débutant, vous pouvez commencer avec une résolution comprise entre 300 et 500 DPI pour la plupart des objets courbes.
  • Hauteur de mise au point : La distance entre la tête du laser et la surface de l'objet s'appelle la hauteur de mise au point. Comme je l'ai mentionné plus haut, sur les surfaces courbes, cette hauteur varie en fonction de la courbure de l'objet. N'est-ce pas ? Il faut donc régler la mise au point du laser sur le point le plus haut de la courbe. Cela permettra de garantir que la partie centrale de votre motif reste nette.

Questions fréquemment posées

Peut-on graver une surface courbe sans accessoire rotatif ?

Il est possible de graver une surface courbe sans accessoire rotatif, mais le motif ne sera pas précis. Les motifs de grande taille ou très détaillés risquent d'être déformés ou d'avoir un aspect irrégulier, car la surface s'éloigne du laser.

Le fait de graver une surface courbe risque-t-il d'endommager mon verre ou ma bouteille ?

Non, graver une surface courbe n'endommagera pas votre gobelet si vous utilisez les bons réglages du laser. Par exemple, veillez à ce que la puissance et la vitesse du laser restent modérées et assurez-vous que la mise au point soit correcte.

Puis-je graver des verres colorés ou avec un revêtement ?

Oui, il est possible de graver des verres colorés ou revêtus. Cependant, il faut faire très attention aux réglages du laser. Une puissance trop élevée peut brûler, décoller ou décolorer le revêtement. C'est pourquoi je recommande de toujours commencer par une puissance plus faible et de réaliser une gravure d'essai.

Conclusion

La gravure au laser est l'une des méthodes les plus répandues pour créer des motifs personnalisés sur divers objets. À première vue, la gravure sur des surfaces courbes peut sembler difficile. Cependant, avec les bons outils, ce n'est pas si compliqué. Par exemple, pour graver une surface courbe, il faut un accessoire rotatif. Il s'agit d'un équipement spécial qui se connecte à la machine laser. L'accessoire rotatif fait tourner l'objet courbe, et le laser frappe la surface en conséquence, créant ainsi le motif souhaité. Dans cet article, j'explique étape par étape comment graver une surface courbe et je fournis les réglages laser permettant d'obtenir les meilleurs résultats.
