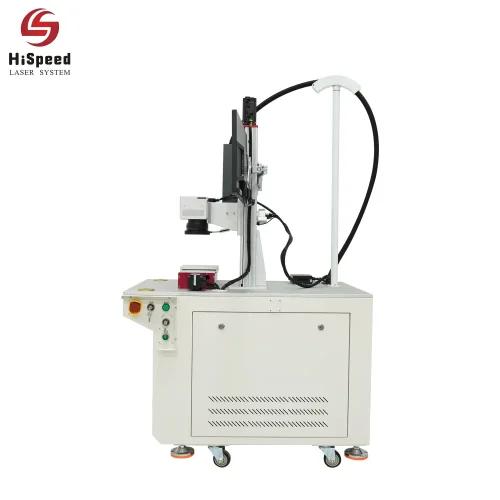

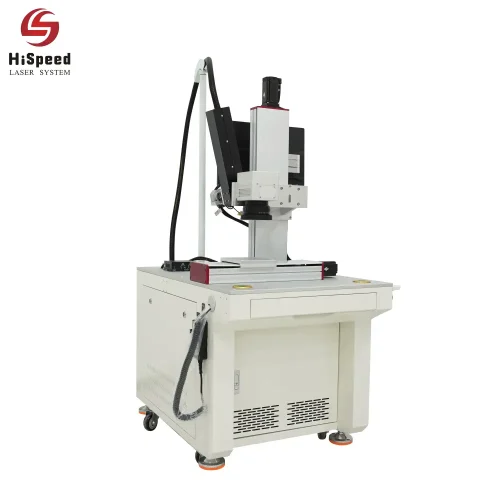

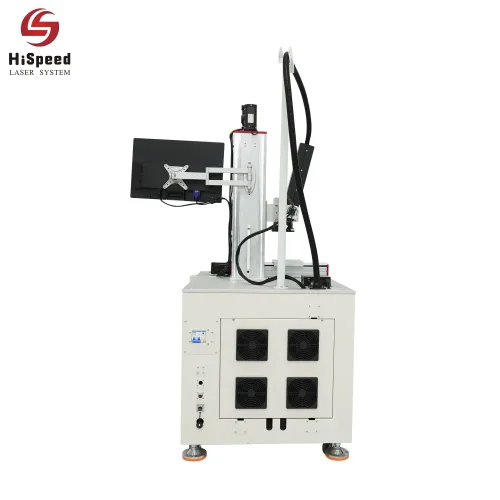

Beschreibung der Galvanometer-Faserlaserschweißmaschine
Zubehör für die Maschine
Technische Daten
| Laserleistung | QCW-75(Spitzenleistung:750Watt)
QCW-150(Spitzenleistung:1500Watt) |
|||
| Laser-Typ | QCW-Faserlaserquelle | |||
| Wellenlänge | 1064nm | |||
| Maximale Schweißdicke | 0,1-2,0 mm | |||
| Bruttoleistung | ≤13kw | |||
| Spannung | 220V+10%/ 50Hz/ 30A | |||
| Impulsbreite | 0,3-20ms | |||
| Frequenz | 1-100Hz | |||
| Spot einstellbarer Bereich | 0,2-2mm | |||
| Positionierung | Roter Indikator | |||
| Reproduzierbarkeit | ±0,01 mm | |||
| Kontrollsystem | SPS oder PC (CNC2000）) | |||
| Arbeitsbereich | 200mmx200mmx200mm | |||
01. galvanometrisches System
Das Hochgeschwindigkeits-Scangalvanometer wird für die Laserpositionierung verwendet, und die Geschwindigkeit kann 7000 mm/s erreichen. Die Leerlaufzeit zwischen den Schweißpositionen wird stark reduziert, wodurch die Produktionseffizienz erheblich verbessert wird;
02.Feldlinse
Unser kompaktes Fθ-Feldobjektiv mit Luftspaltdesign und Antireflexionsbeschichtung gewährleistet einen hervorragenden Durchsatz und eine lange Lebensdauer mit weniger als 1% Verzeichnung.
03. präzises Schweißen
Stabile und kontinuierliche Leistung, Punktschweißen, Stumpfschweißen, Stichschweißen, Dichtschweißen usw.: geringe Schweißbreite, kleine Wärmeeinflusszone, gleichmäßige und schöne Schweißung, hohe Leistungsdichte
04.Kontrollsystem
Peking JCZ Karte und EZCAD Software mit stabilen perfomance und hohe reliabilit. Die Maschine gehören Computer, vor der Auslieferung, Software und Parameter eingestellt sind.
05.Kontrollsystem:
Versiegelte Standby-Schrank-Modell-Steuerung, mit USB-Anschluss und Räder, Unterstützung der Bewegung zu jeder Produktionslinie oder Tabelle zu markieren.
06.Betriebssoftware
Die Software-Bedienung ist einfach, die Schweißwellenform kann beliebig gezeichnet werden, und die Parametereinstellung ist bequem.t
Produktanwendungen
Es wird hauptsächlich zum Hochgeschwindigkeits-Punktschweißen von Blechmaterialien wie Kupferfolie, Edelstahl, Nickelblech usw. verwendet. Es eignet sich auch zum Punktschweißen oder Versiegeln von verschiedenen Arten von Batterien, Handyabdeckungen, Handygehäusen, Kondensatorprodukten, Computerfestplatten, Mikromotoren, Sensoren und anderen elektronischen Industrien. Je nach den Schweißanforderungen des Produkts können Mehrkanal-Ausgang, Time-Sharing oder Energy-Sharing gewählt und in Verbindung mit der Montagelinie verwendet werden, um die Schweißleistung zu verbessern.
Schweißeffekt-Anzeige
Punktschweißen
(Material: rostfreier Stahl; Eindringtiefe: 0,6MM)
Stitch Welding
(Material: rostfreier Stahl; Eindringtiefe: 0,3MM)
Spleißschweißen
(Material: rostfreier Stahl; Eindringtiefe: 0,8MM)
Verbundschweißung
(Material: Aluminium + Kupferblech; Durchdringung: 0,6MM)
Muster zeigen
Kundendienst
1. Alle unsere Maschinen werden vor dem Versand von unserer Qualitätskontrolle umfassend geprüft. Wir gewähren auf alle unsere Lasermaschinen eine einjährige Garantie (Verschleißteile ausgenommen).
2.Training Details: Funktionsprinzipien, System und Struktur, Sicherheit und Wartung, Softwaredie Verarbeitungstechnik, und so weiter.
3. zahlreiche Rückmeldungen von unseren Kunden haben bewiesen, dass unsere Laser-Maschinen sind stabil inperformance mit seltenen Fehlfunktionen.
Wir möchten es jedoch wie folgt handhaben, wenn eine Störung auftritt:
a. Wir garantieren, dass wir Ihnen innerhalb von 24 Stunden eine klare Antwort geben.
b. Die Mitarbeiter des Kundendienstes werden Sie bei der Analyse der Störung unterstützen und anleiten, um die Ursache zu finden.
c. Wenn die Fehlfunktion durch unsachgemäße Bedienung der Software und andere weiche Fehler verursacht wird, werden wir helfen, das Problem online zu lösen.
d.Wir bieten eine Vielzahl von Online-Support, wie detaillierte technische und Installationsanweisungen per E-Mail, Video, Telefon. (Schulung durch Team Viewer)
